Veelgebruikte elleboogverbindingsmethode tijdens pijpleidingconstructie
In de dagelijkse pijpleidingconstructie zijn de meest voorkomende pijp- en elleboogverbindingen 90° en 45° (1,5D). Echter, onder normale omstandigheden, wanneer je de leiding net aanraakt, weet je vaak niet hoe je de maat moet berekenen, wat leidt tot te grote openingen of verkeerde hoeken bij het aansluiten van de leidingen. Wacht de situatie af. Hieronder zal ik de berekeningswijze van veelgebruikte ellebogen introduceren:
Zoals weergegeven in de afbeelding hierboven:
De berekeningsmethode van 90° elleboog is: inch×38.1, nominale diameter×1.524
Als onze pijp 4 inch is, is onze berekeningsmethode:
(1) 4×38.1=152.4
De nominale diameter die overeenkomt met de 4-inch buis is DN100, dan is de methode:
(2) 100×1.524=152.4
Het volgende is een voorbeeld gebaseerd op de werkelijke situatie tijdens de bouw:
Zoals getoond in FIG:
Tijdens de constructie weten we dat de hoogte van de twee centra 500 is en dat de buisdiameter DN100 is. We kunnen dan de lengte van de tussenbroek berekenen.
De berekeningsmethode is: 100×1.524=152,4
500-152.4×2=195.2

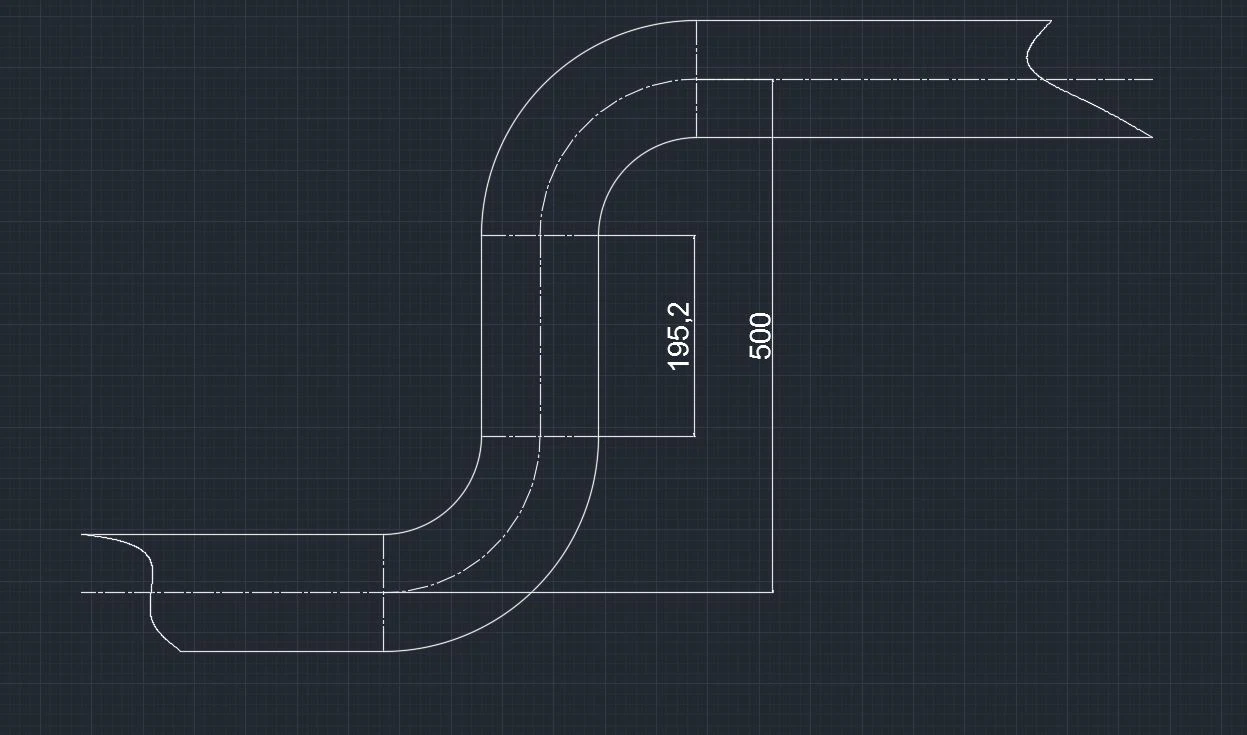

Zoals getoond in FIG:

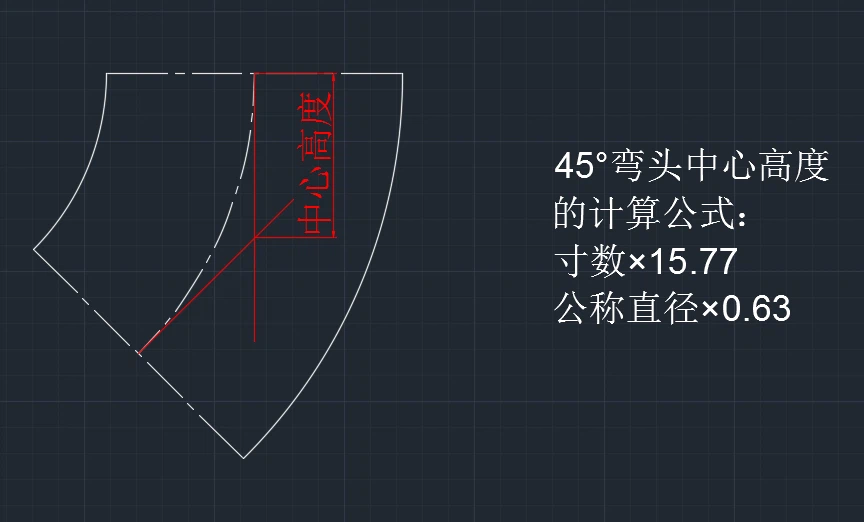

De berekeningsmethode van 45 ° elleboog is: inch × 15,77, nominale diameter × 0,63
Als onze pijp 4 inch is, is onze berekeningsmethode:
(1) 15.77×4=63.08
De nominale diameter die overeenkomt met de 4-inch buis is DN100, dan is de methode:
(2) 100×0.63=63
Het volgende is een voorbeeld gebaseerd op de werkelijke situatie tijdens de bouw:
Zoals getoond in FIG:
In de constructie weten we dat de hoogte van de twee middelpunten 500 is en de pijp 4 inch, dus we kunnen de lengte van de korte verbinding berekenen. De berekeningsmethode is: 15.77×4=63.08
500×1.414-2×63.08=580.84
Door de bovenstaande methoden te combineren, kunnen we de productietijd van pijpleidingen aanzienlijk verkorten en de nauwkeurigheid in de dagelijkse pijpleidingconstructie verbeteren. U kunt ook pijpleidingen uitzetten op basis van pijpleidingconstructietekeningen.
