Extractiesysteem van centrifugaalkoelerunit
Een centrifugaalkoeler met lagedrukkoelmiddel (zoals R123) zal tijdens de werking enkele lagedrukzones vormen onder atmosferische druk in de koeler. Niet-condenseerbare gassen in de lucht, zoals waterdamp en stikstofdamp, kunnen in deze lagedrukgebieden sijpelen en zich ophopen in de condensor. Als deze niet-condenseerbare gassen niet worden verwijderd, verliest de condensor zijn efficiënte condensatievermogen en neemt ook de condensatiedruk van de unit toe.
Om de uitstekende prestaties van de chiller te waarborgen, vereist een lagedruk centrifugaal chiller het gebruik van een uitlaatsysteem. Dit systeem is als een beschermgod, die buiten de chiller staat en in stilte de zuiverheid en efficiëntie in de unit bewaakt. De missie is om niet-condenseerbare gassen die de unit binnendringen te verwijderen en een verfrissende werkomgeving voor de chiller te bieden.
Afhankelijk van de functionele indeling kan het afzuigsysteem worden onderverdeeld in de volgende subsystemen: koelsysteem, afzuigkamer, afzuigsysteem, koolstofkast en regeneratiesysteem.
Het afzuigapparaat begint te werken nadat de condensatie-eenheid (d.w.z. het koelsubsysteem) is gestart. De condensatie-eenheid wordt gebruikt om koelmiddeldamp uit de chiller-eenheid in de extractiekamer te condenseren. Het verlaagt de temperatuur en druk van het koelmiddel in de extractiekamer, waardoor de koelmiddeldamp (die een kleine hoeveelheid niet-condenseerbaar gas bevat) in de condensor van de chiller-eenheid in de extractiekamer kan worden gezogen. Nadat de koelmiddeldamp de zuigkamer is binnengegaan, condenseert deze tot vloeistof en druppelt naar de bodem van de zuigkamer, terwijl niet-condenseerbare gassen zich ophopen in het bovenste deel van de zuigkamer. De onderste vlotterklep regelt de hoeveelheid vloeibaar koelmiddel die in de zuigkamer achterblijft en retourneert de koelmiddelvloeistof naar de condensor van de chiller-eenheid via een retourleiding die is uitgerust met een droogfilter. Niet-condenseerbare gassen blijven achter in de pompkamer en hopen zich continu op.
Met de toename van niet-condenseerbare gassen neemt de warmteoverdrachtsefficiëntie van de verdamperspiraal in het uitlaatsysteem af, wat resulteert in een afname van de aanzuigtemperatuur van de koelcompressor in het uitlaatsysteem. Wanneer het vacuümsubsysteem de aanwezigheid van niet-condenseerbare gassen in de vacuümkamer detecteert, worden de vacuümcompressor, vacuümsolenoïdeklep en uitlaatsolenoïdeklep geopend. Het niet-condenseerbare gas wordt door de compressor geëvacueerd en via de pijpleiding naar de koolstofdoos afgevoerd. Vervolgens wordt het effectief gefilterd door speciale koolstof in de koolstofdoos. Voordat het niet-condenseerbare gas door de uitlaatsolenoïdeklep wordt afgevoerd, worden de koelmiddelmoleculen erin vastgehouden en teruggevoerd naar de unit.
Er is ook een weerstandsverwarming in de koolstofbox geïnstalleerd, die periodiek het koolstofbed kan "regenereren" en het gefilterde koelmiddel terug naar de chiller-unit kan sturen. Er is een overdrukventiel op de uitlaatpijpleiding van de koolstofbox geïnstalleerd om overmatige druk in de koolstofbox te voorkomen. Er is ook een temperatuursensor geïnstalleerd aan de bovenkant van de koolstofboxbehuizing, zodat de controller de temperatuur van het koolstofbed kan bewaken. Deze temperatuur kan het regeneratiesubsysteem regelen en oververhitting van de koolstofbox voorkomen.
Onder deze reeks van precieze handelingen bewaakte het uitlaatapparaat met succes een zuivere wereld voor de koeler. Die eens arrogante en dominante niet-condenseerbare gassen, onder de krachtige aanval van het uitlaatapparaat, kunnen alleen gehoorzaam worden opgevangen en omgezet in zuivere gassen voor afvoer. En de koudwatergastheer kan ook in een efficiëntere en stabielere staat werken, waardoor er een continue stroom van koelte en comfort in ons leven komt.
Fabrikant van lithiumbromide-oplossingen
Over ons
Flier Refrigeration Engineering Technology Co., Ltd is een professioneel technisch servicebedrijf dat zich richt op de verkoop van centrale airconditioningsystemen, de verkoop van reserveonderdelen en reparatie en onderhoud van units.

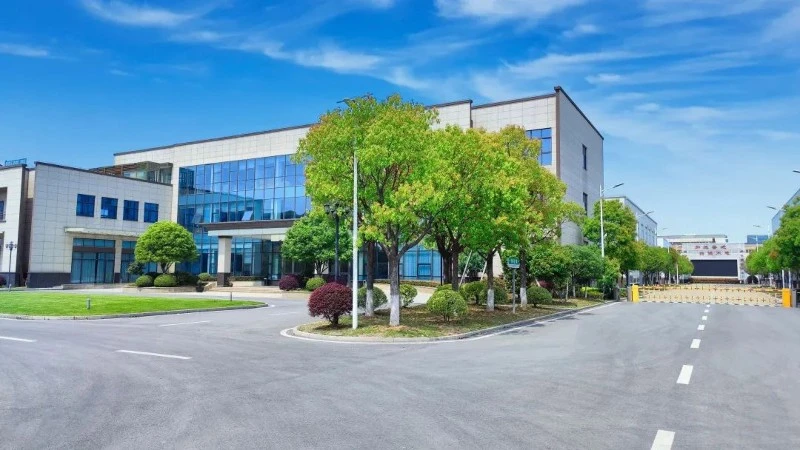

Fabriek gevestigd in Zhenjiang, Jiangsu, met een oppervlakte van 25,000 vierkante meter, en is gebouwd met 1 R&D-centrum, 1 pilot-fabriek, 3 Een innovatieve productie-, leer- en onderzoeksbasis bestaande uit een professionele productiewerkplaats en de bijbehorende infrastructuur. Op dit moment is het bedrijf een bekende technische dienstverlener geworden op het gebied van centrale airconditioning in China.
